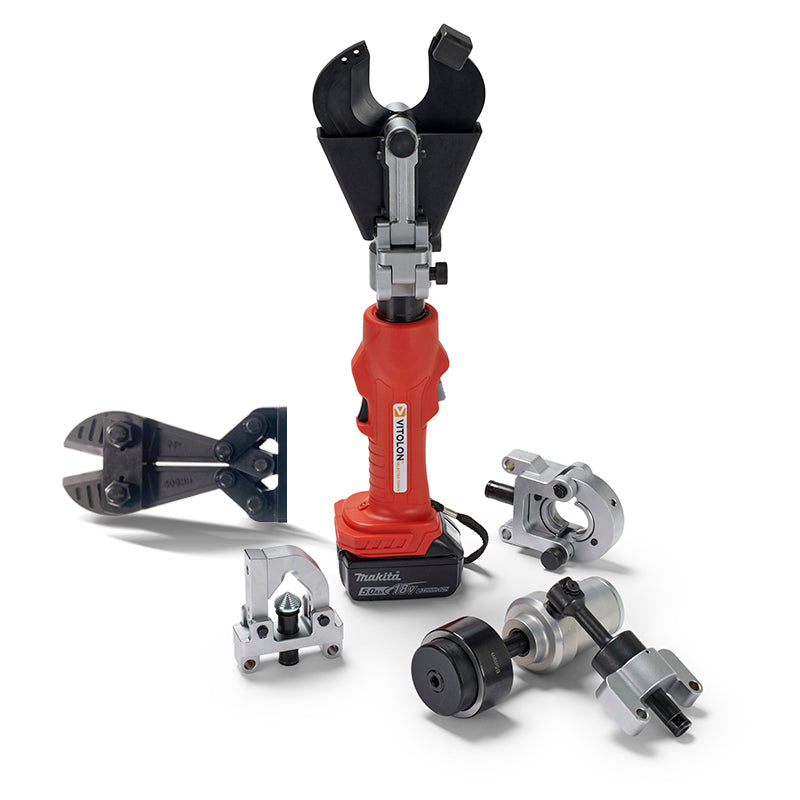

• Vitolon VB4-AM-S battery-powered hydraulic multi-tool with 18V Makita battery and cutting head attached.

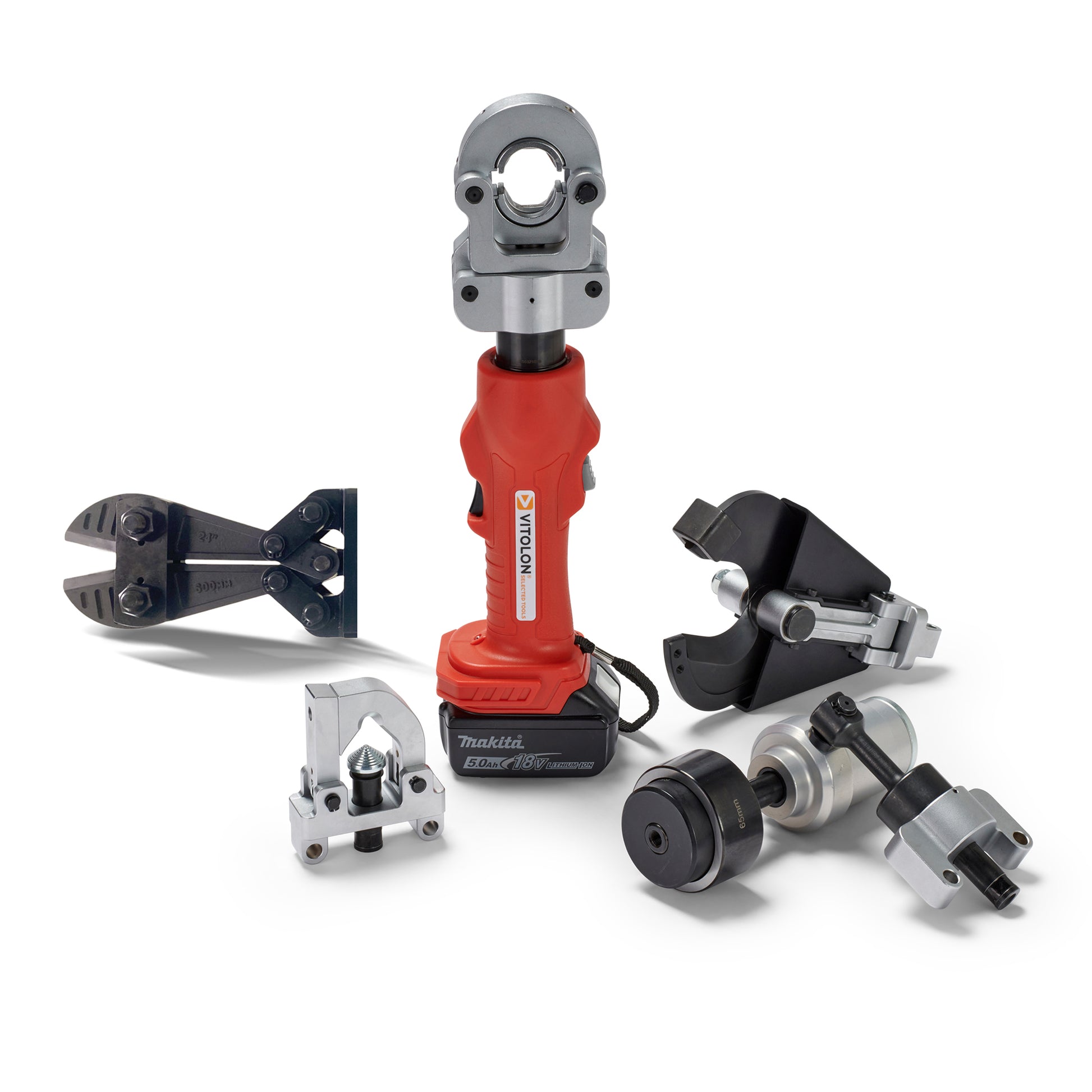

  • Vitolon VB4-AM-S battery-powered hydraulic multi-tool with 18V Makita battery and crimping head attached.
1 7

Vitolon VB4-AM-S Akkuhydraulisches Multiwerkzeug

Vitolon VB4-AM-S Akkuhydraulisches Multiwerkzeug

Art.-Nr.: 78002200

• Auf Lager (Sofort versandfertig)

Lieferzeit: ca. 2 - 7 Tage ab Lager, vorbehaltlich der Verfügbarkeit

€1.800,00 EUR
€1.800,00 EUR
Aktuell nicht auf Lager

Leistungsfähiges Multiwerkzeug mit Schnellkopf-Wechsel-System zum Schneiden, Pressen, Stanzen und Bolzenschneiden. Verpresst Cu bis 240mm² (CS-Schale) und 1-Dorn Cu bis 240 mm², schneidet Kabel (Klasse 1, 2) Al bis Ø 49 mm, Cu bis Ø 43 mm Lochstanzen bis Ø 60,5 mm, auf Anfrage bis Ø 115 mm. Bolzen schneiden bis Ø 10 mm. Kabel biegen Al Ø 55 mm bis Ø 61 mm, Cu Ø 33 mm bis Ø 45 mm. In vorkonfigurierten Sets erhältlich.

Bitte beachten: Wechselaufsätze und Einsätze sind nicht im Preis inbegriffen. Bestellen Sie Aufsätze separat.

Datenblatt herunterladen (PDF)

Bedienungsanleitung herunterladen (PDF)

Vollständige Details anzeigen

Anwendung

Sechskant- und 1-Dorn-Verpressen, Schneiden, Stanzen, Bolzen schneiden und Kabel biegen.

Kabelmaterial / Nennquerschnitt und Durchmesser

Aluminium

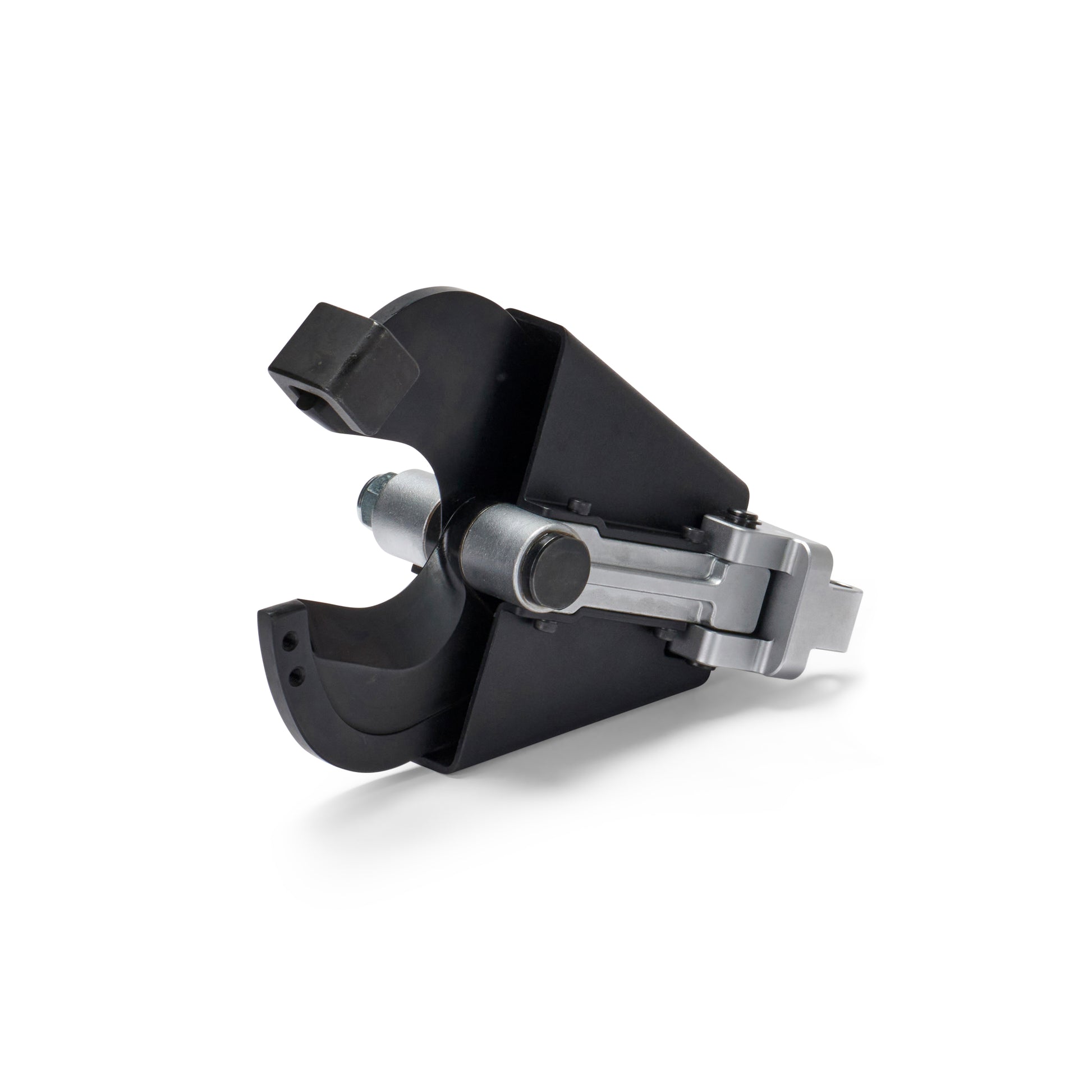

  • Schneiden (Klasse 1, 2):
    max. Ø 48 mm - bis zu 4x150 rm/se (0.6/1 kV)
    max. Ø 45 mm - bis zu 1x630 rm (0.6/1 kV)

Kupfer

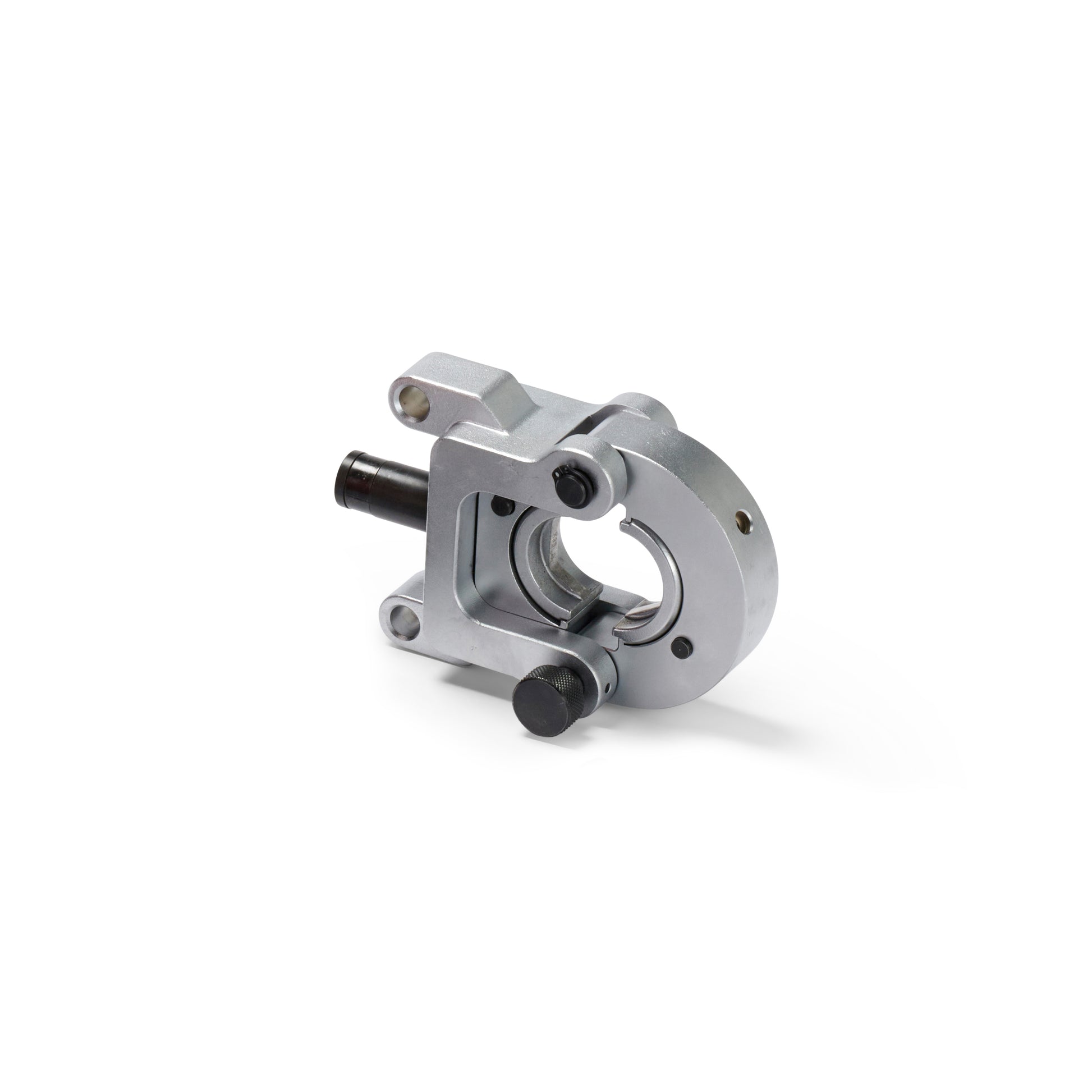

  • Pressen (CS-Schale): 6-240 mm² (DIN / Nicht-DIN)**

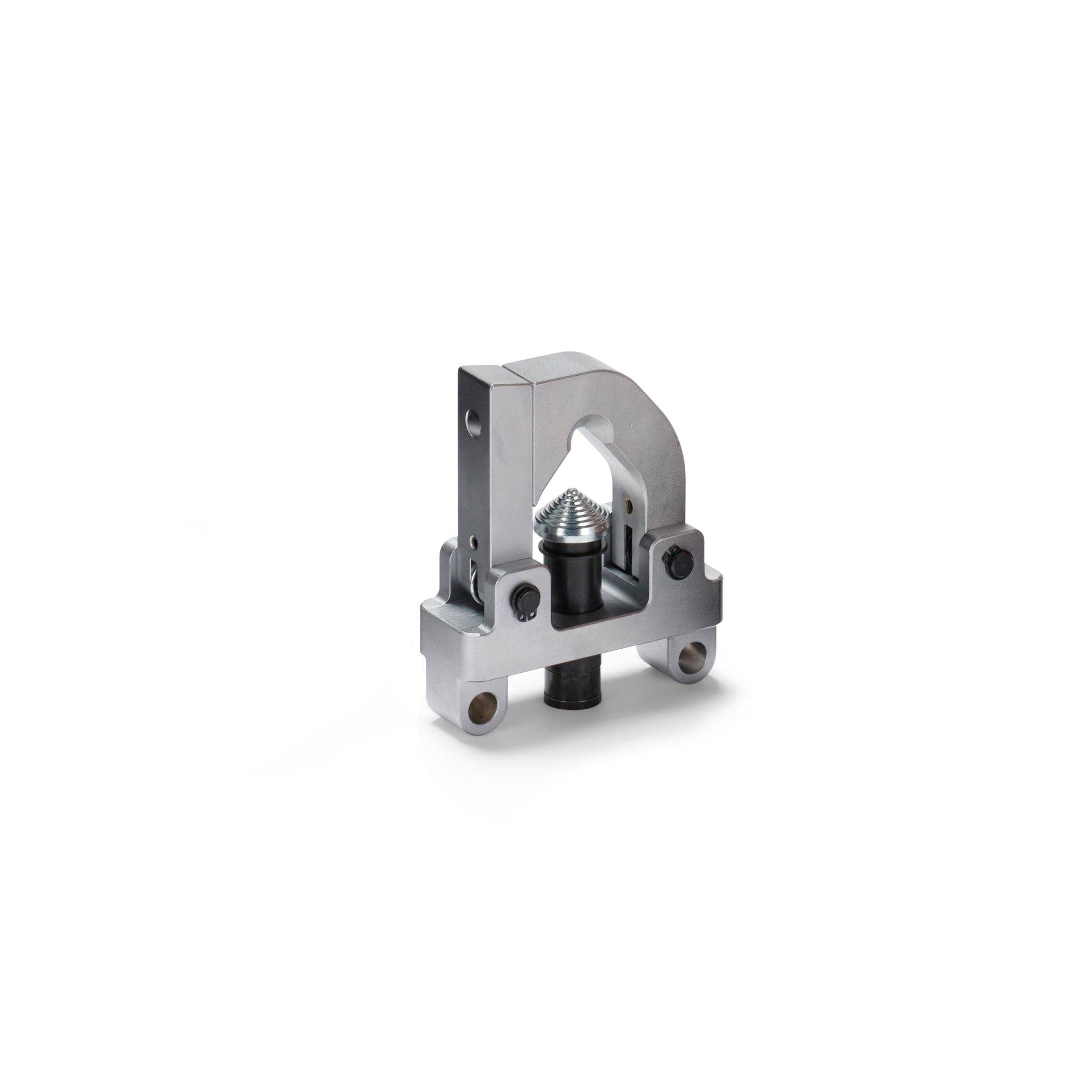

  • Pressen (1-Dorn):
    16-240 mm² geeignet für RKS, RKS-F + PKS-Typen**
    10-240 mm² geeignet für QKS-Typen dünnwandig**
  • Schneiden (Klasse 1, 2):
    max. Ø 43 mm bis zu 4x120 mm² sm (0,6/1 kV)

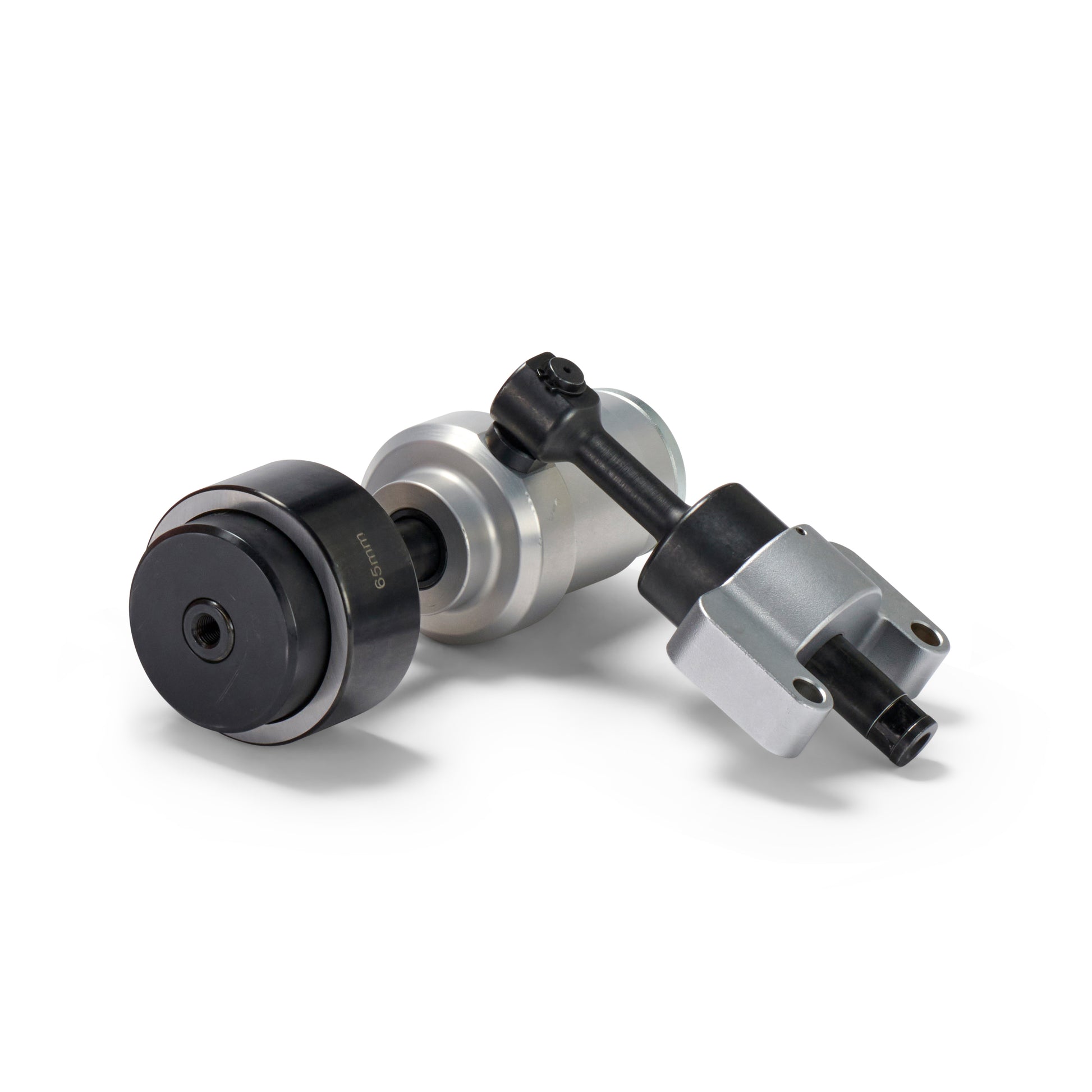

Lochstanzen
(andere Größen / Formen auf Anfrage)

  • bis 2“ (Ø 21,8 mm / 27,6 mm / 34,1 mm / 42,7 mm / 48,7 mm / 60,5 mm)
  • Material: ST37 3,2 mm / V2A 2,5-3 mm

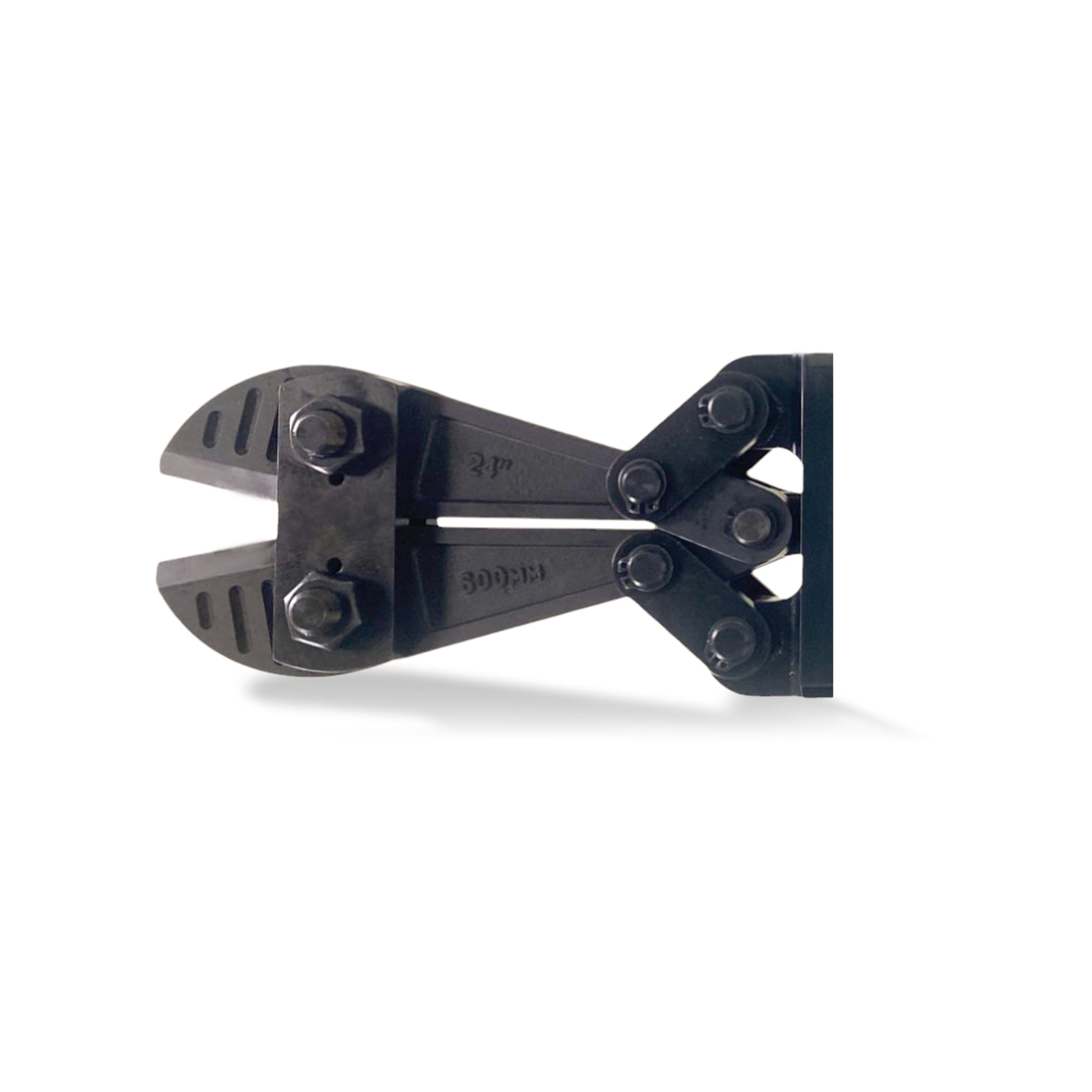

Bolzen schneiden

  • Bolzen, Baustahl Ø 8-10 mm

Kabel biegen

  • Aluminium (Klasse 1, 2): Ø 55 mm bis zu max. Ø 61 mm
  • Kupfer (Klasse 1, 2): Ø 33 mm bis zu max. Ø 45 mm

Weitere Spezifikationen

Kraft: 60 kN
Akku-Spannung: 18 V (Makita-kompatibel)
Gewicht: 2,2 kg
Abmessungen* L x B x H: 315 x 76 x 122 mm
Kopf: 180° drehbar
Werkzeugform: Stab

* Lieferung im leichten Kunststoffkoffer, ohne Akku und Ladegerät.

** Hinweis: Wahl des Presseinsatzes erfolgt nach Angaben des Lieferanten für Kabelschuhe, Leiterquerschnitt und Kabeltype.

Legende:
RKS (Rohrkabelschuhe und Verbinder) | RKS-F (Rohrkabelschuhe feindrähtige Leiter)
PKS (Presskabelschuhe und Verbinder) | QKS (Quetschkabelschuhe und Verbinder)
