Anwendung

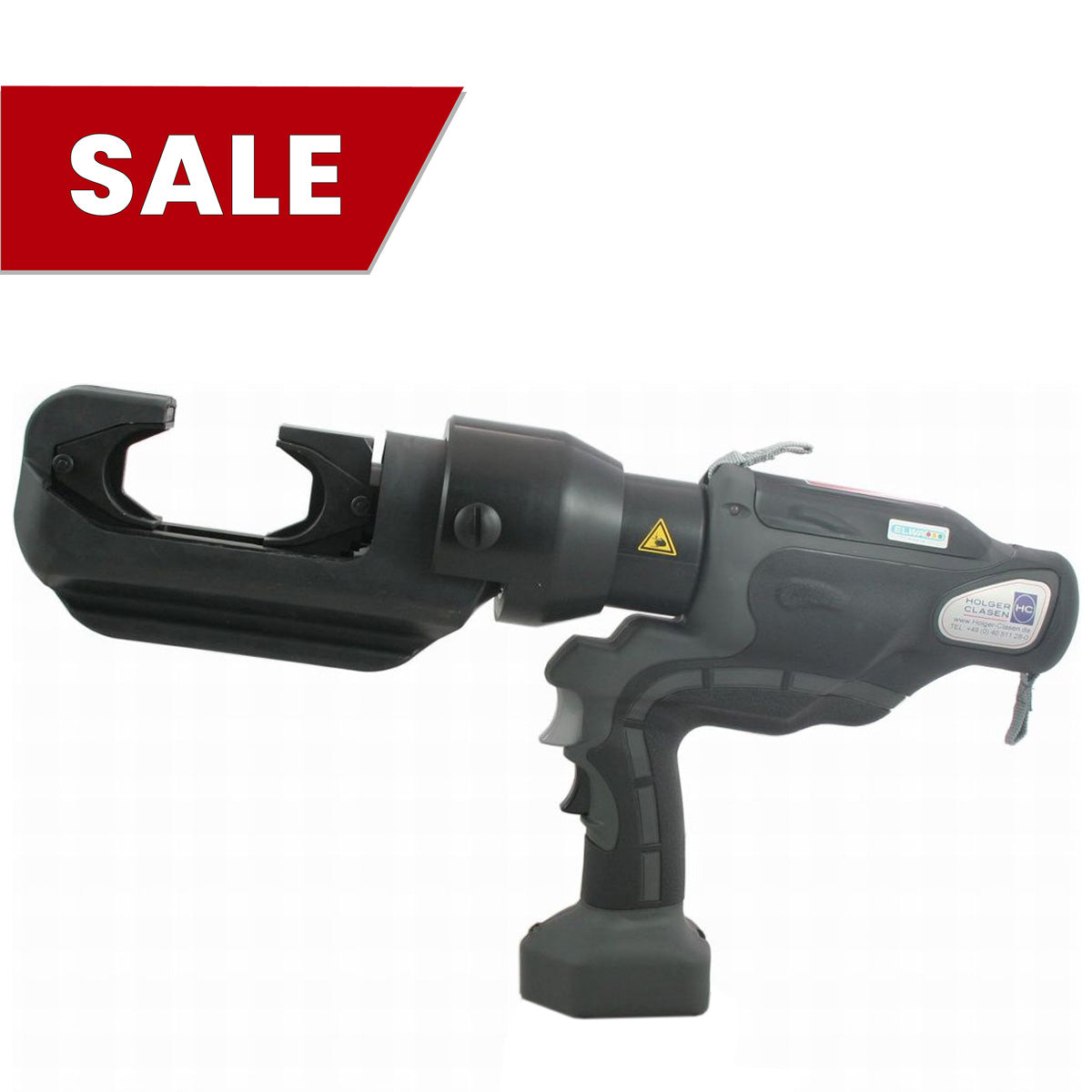

Die Akku-hydraulische Kabelquetsche PressMax 15-O ist speziell für die hohen Anforderungen in der Energiewirtschaft, Elektroindustrie, industrielle Kabelmontage sowie bei Energieversorgungsunternehmen, Stadtwerken und deren Dienstleistern konzipiert. Mit ihrer leistungsstarken Hydraulik, einem flexiblen offenen Presskopf und einem großen Hub von 50 mm ist sie das perfekte Werkzeug für vielseitige Pressaufgaben an Kabelschuhen und Verbindern – von feinen bis zu sehr großen Leiterquerschnitten.
Akku-hydraulische Kabelquetsche - leistungsstark, vielseitig und präzise
- Offener Presskopf (180° drehbar): Schnell und komfortabel positionierbar – ideal auch bei beengten Platzverhältnissen
- Großer Hub von 50 mm: Für vielseitige Pressanwendungen und große Leiterquerschnitte
- Leistungsstarke Presskraft von 134 kN: Sichert normgerechte und dauerhafte Verbindungen selbst bei großen Kupfer- und Aluminiumquerschnitten
- Pistolenform & ergonomisches Design: Gut ausbalanciert, für ermüdungsarmes Arbeiten über längere Zeit
- Flexibles Einsatzsystem: Mit C-Schalen-Adapter für C-Schalen-Presseinsätze (C)
- Für große Querschnitte Presseinsätze mit Pin-Rastung (P)
- Hohe Arbeitssicherheit: Presseinsatzsicherungen verhindern versehentliches Herausfallen der Einsätze
- 2-Stufen-Hydraulik: Schneller Vorschub unter Last für kurze Presszyklen
- LED-Arbeitsfeldausleuchtung: Klare Sicht auf die Pressstelle selbst bei schlechten Lichtverhältnissen
- Kompatibel mit Holger-Clasen Akku IPP-40 (14,4 V) – für flexiblen, mobilen Einsatz

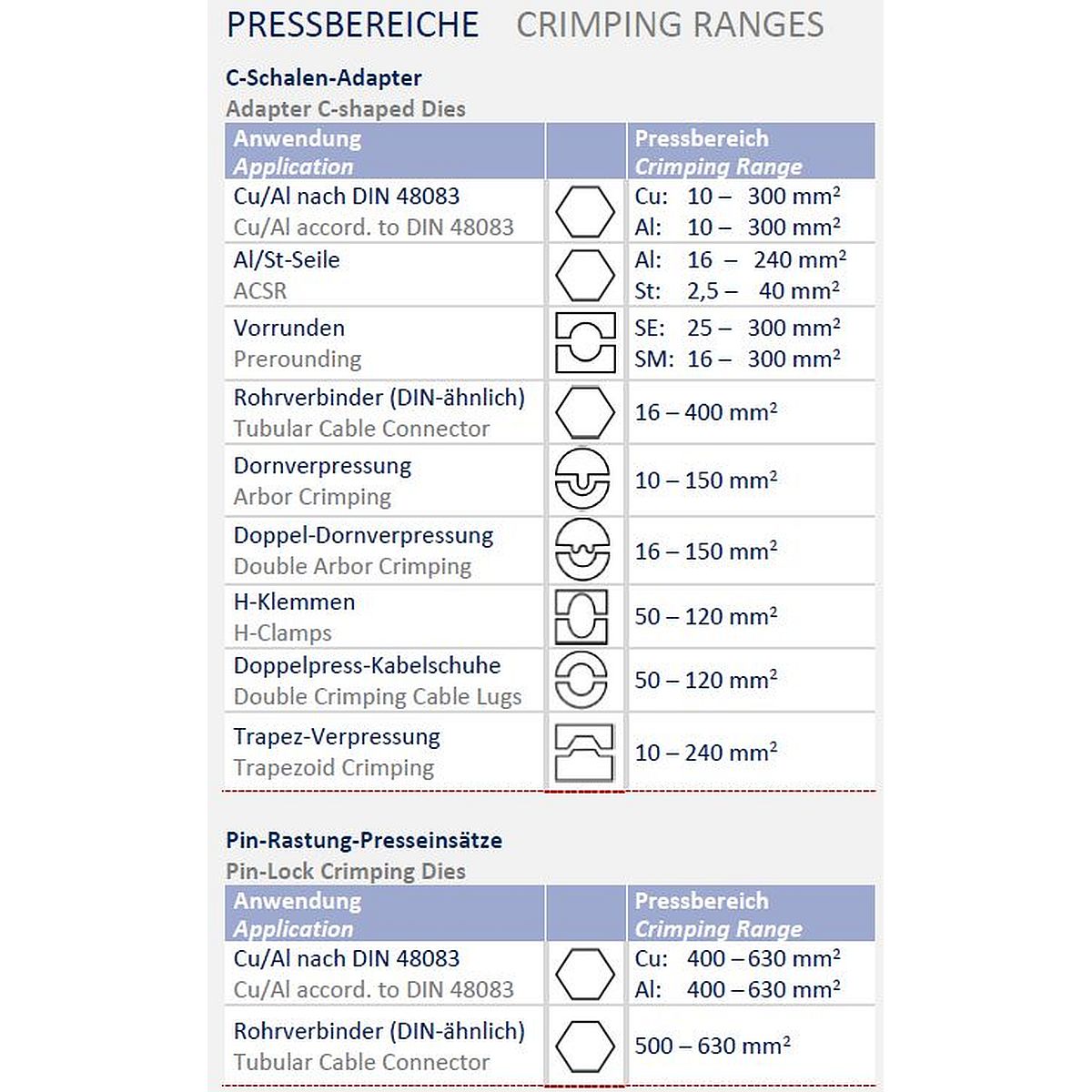

Kabelmaterial / Nennquerschnitt und Durchmesser
Sechskant nach DIN 48083:
Cu 10 - 630 mm²
Al 10 - 630 mm²
Al/St:
Al: 16 - 240 mm²
St: 2.5 - 40 mm²
Vorrunden von Sektorförmigen Kabeln:
SE: 25 - 300 mm² (einadrig)
SM: 16 - 300 mm² (mehradrig)
Sechskant DIN-ähnlich bei Rohrkabelschuhen:
16 - 630 mm²
Dornverpressung feinadriger Kabel:
10 - 150 mm²
Doppeldornverpressung feinadriger Kabel:
16 - 150 mm²
H-Klemmen:
50 - 120 mm²
Doppelpress-Kabelschuhe:
50 - 120 mm²
Trapez-Verpressung:
10 - 240 mm²
Weitere Spezifikationen
Kraft: 134 kN
Hub: 50 mm
Akku-Spannung: 14,4 V (IPP-40)
Gewicht*: 9,5 kg
Abmessungen* L x B x H: 518 x 102 x 377 mm
Presseinsatz-Serie: Pin-Lock (P) und C-Schalen (C) mit Adapter
Kopf: offen, drehbar
Verschluss-Art: Presseinsatzsicherungen
Werkzeugform: Pistole
* ohne Akku
Lieferumfang: Werkzeug mit Griff, ohne weiteres Zubehör
