Anwendung

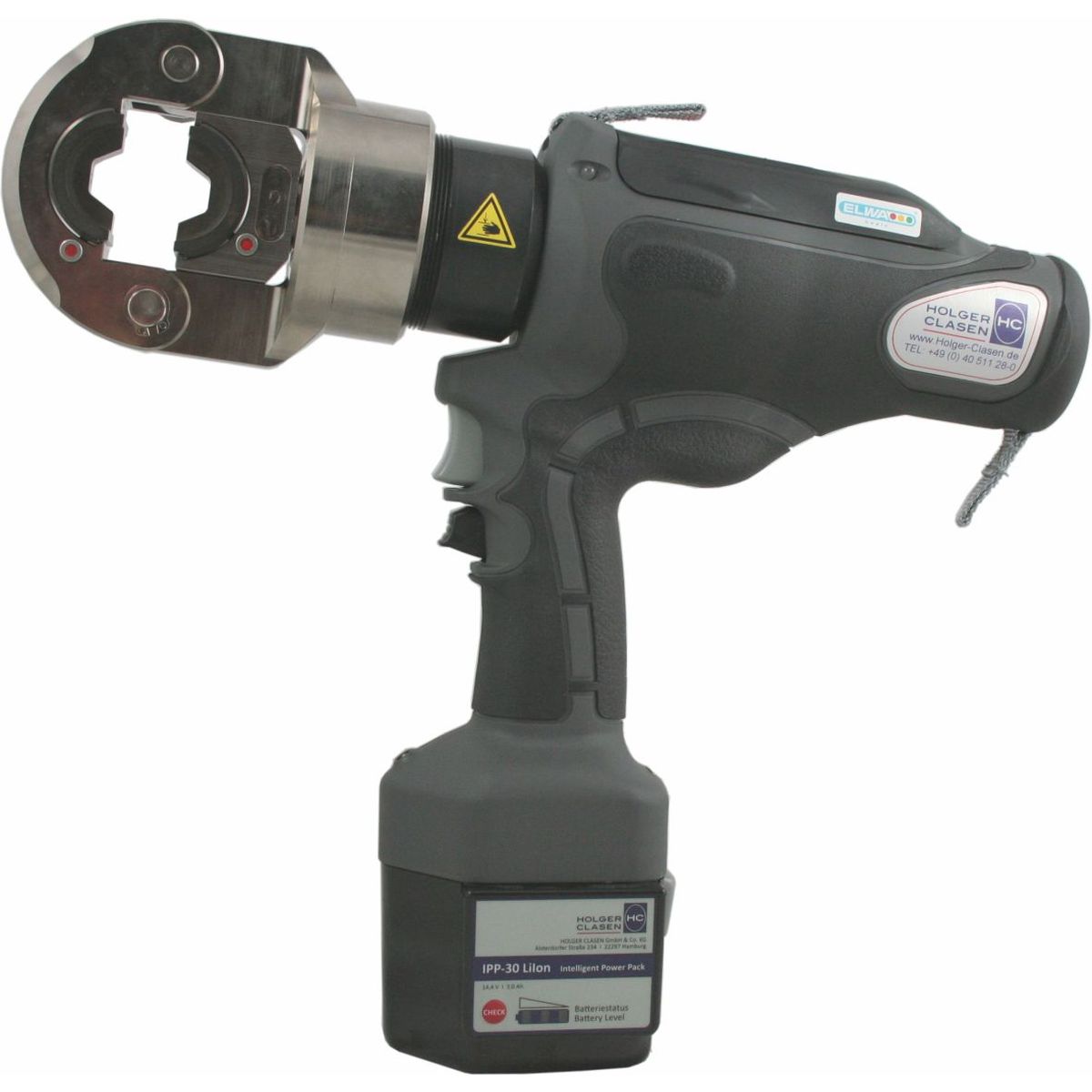

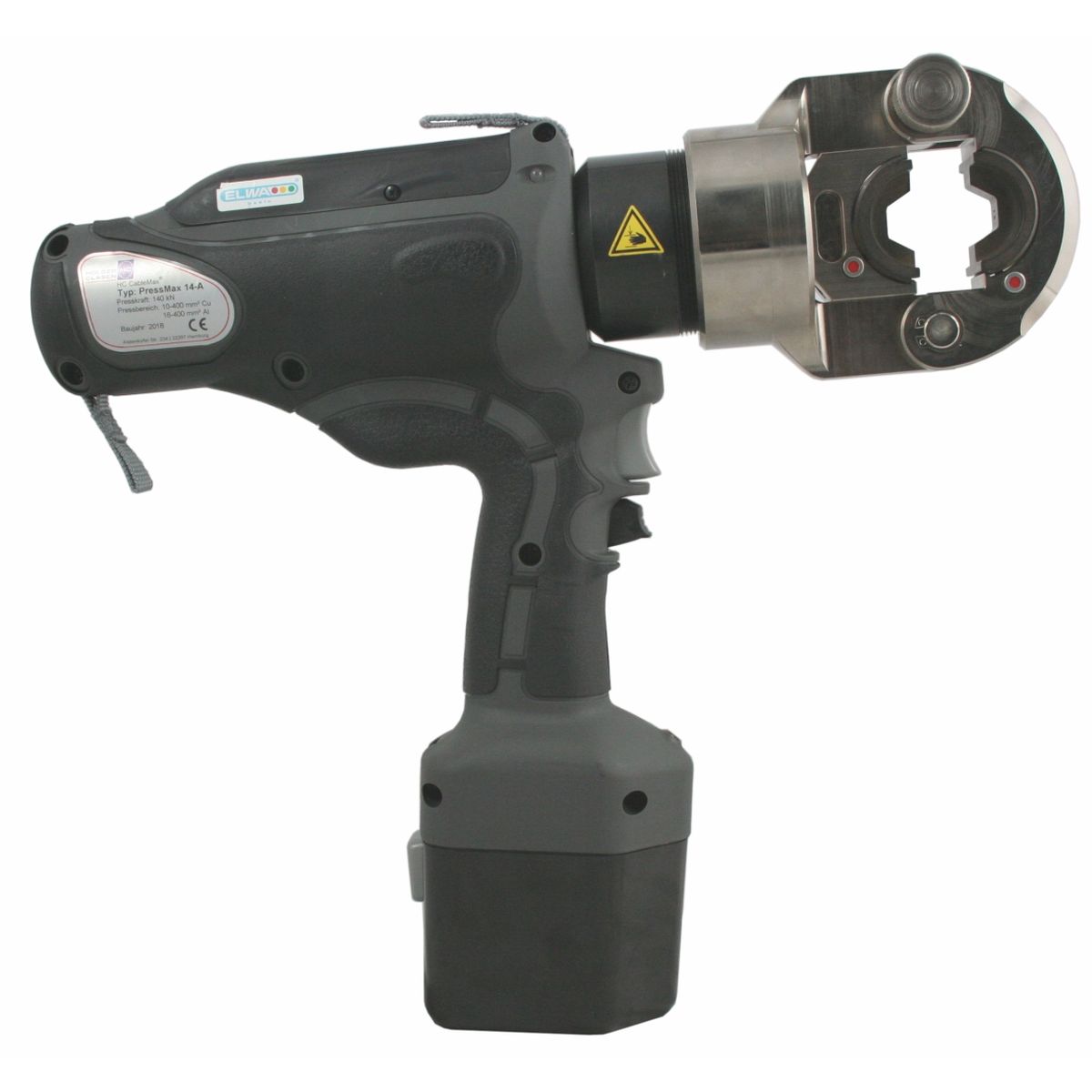

Die akku-hydraulische Crimpzange PressMax 14-A ist geeignet zum Verpressen von Kabelschuhen und Verbindern bis 400 mm² nach DIN bzw. für eine patentierte Breitverpressung Al bis 400 mm². Die Akku-Crimpzange findet ihren Einsatz in den Bereichen EVU, Stadtwerke, Kraftwerke und deren Dienstleister sowie in der industriellen Kabelmontage, z.B. in der Windenergie.
Akku-hydraulische Crimpzange PressMax 14-A - für vielfältige Anwendungen
- Die zeitsparende und patentierte Breitverpressung von Al 400 mm² DIN (K38) unterstreicht die Marktstellung der Crimpzange PressMax 14-A in der Klasse der handgeführten Akku-Werkzeuge.
- Dies erweitert die Einsatzmöglichkeiten speziell in der Elektroindustrie wie auch im Freileitungsbau, z.B. 265/35 Verbinder (K38) und Rohrstromklemmen (K34).
- Bei der akku-hydraulischen Crimpzange ist die Verwendung von C-Schalen möglich.
- Dank leichter Bauform mit griffsicherem und ergonomisch austariertem Gehäuse kann das Presswerkzeug auch in Einhandbedienung sicher betrieben werden.
- Mit patentierter Sicherheitsverriegelung, gewährleistet das zuverlässige Schließen des Presskopfes.
- Das akku-hydraulische Presswerkzeug bietet besonders kurze Verpresszeiten durch die optimale Abstimmung der 2-Stufen-Hydraulik.
- Durch den schmalen, drehbaren Presskopf mit LED-Arbeitsfeldausleuchtung werden auch Verpressungen an schwer zugänglichen Stellen ermöglicht.
- Zusätzlich ist das Zubehör innerhalb des gesamten Akku-Hydraulik-Programms von HOLGER CLASEN nutzbar.

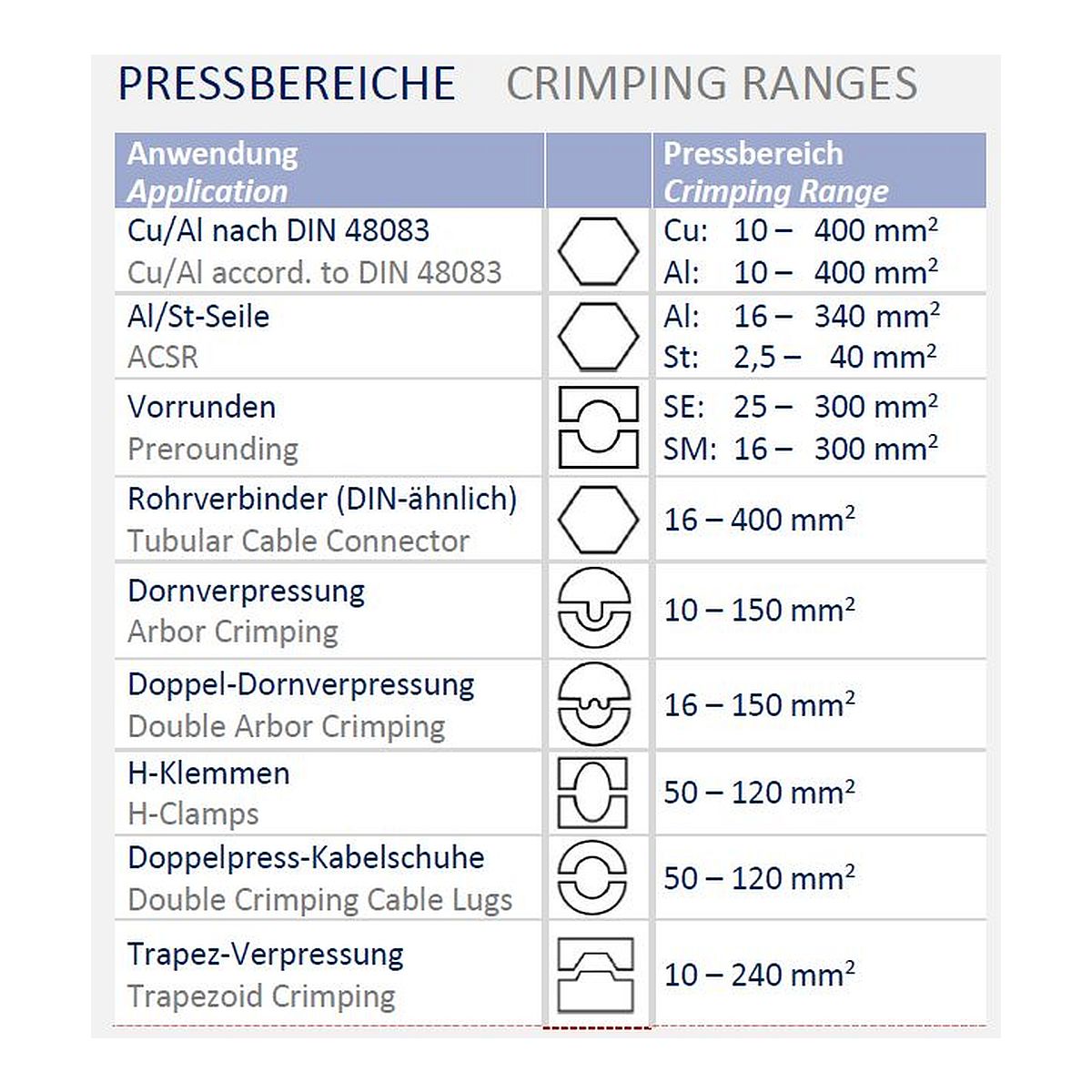

Kabelmaterial / Nennquerschnitt und Durchmesser
Sechskant nach DIN 48083:
Cu: 10 - 400 mm²
Al: 10 - 400 mm²
Al/St:
Al: 16 - 340 mm²
St: 2.5 - 40 mm²
Vorrunden von Sektorförmigen Kabeln:
SE: 25 - 300 mm² (einadrig)
SM: 16 - 300 mm² (mehradrig)
Sechskant DIN-ähnlich bei Rohrkabelschuhen:
16 - 400 mm²
Dornverpressung feinadriger Kabel:
10 - 150 mm²
Doppeldornverpressung feinadriger Kabel:
16 - 150 mm²
H-Klemmen:
50 - 120 mm²
Doppelpress-Kabelschuhe:
50 - 120 mm²
Trapez-Verpressung:
10 - 240 mm²
Weitere Spezifikationen
Kraft: 140 kN
Hub: 22 mm
Akku-Spannung: 14,4 V (IPP-40)
Gewicht*: 4,7 kg
Abmessungen* L x B x H: 365 x 76 x 265 mm
Presseinsatz-Serie: C-Schalen-Presseinsätze (C)
Kopf: geschlossen, drehbar, aufklappbar
Verschluss-Art: Gabel/Sicherheitsverriegelung
Werkzeugform: Pistole
* ohne Akku

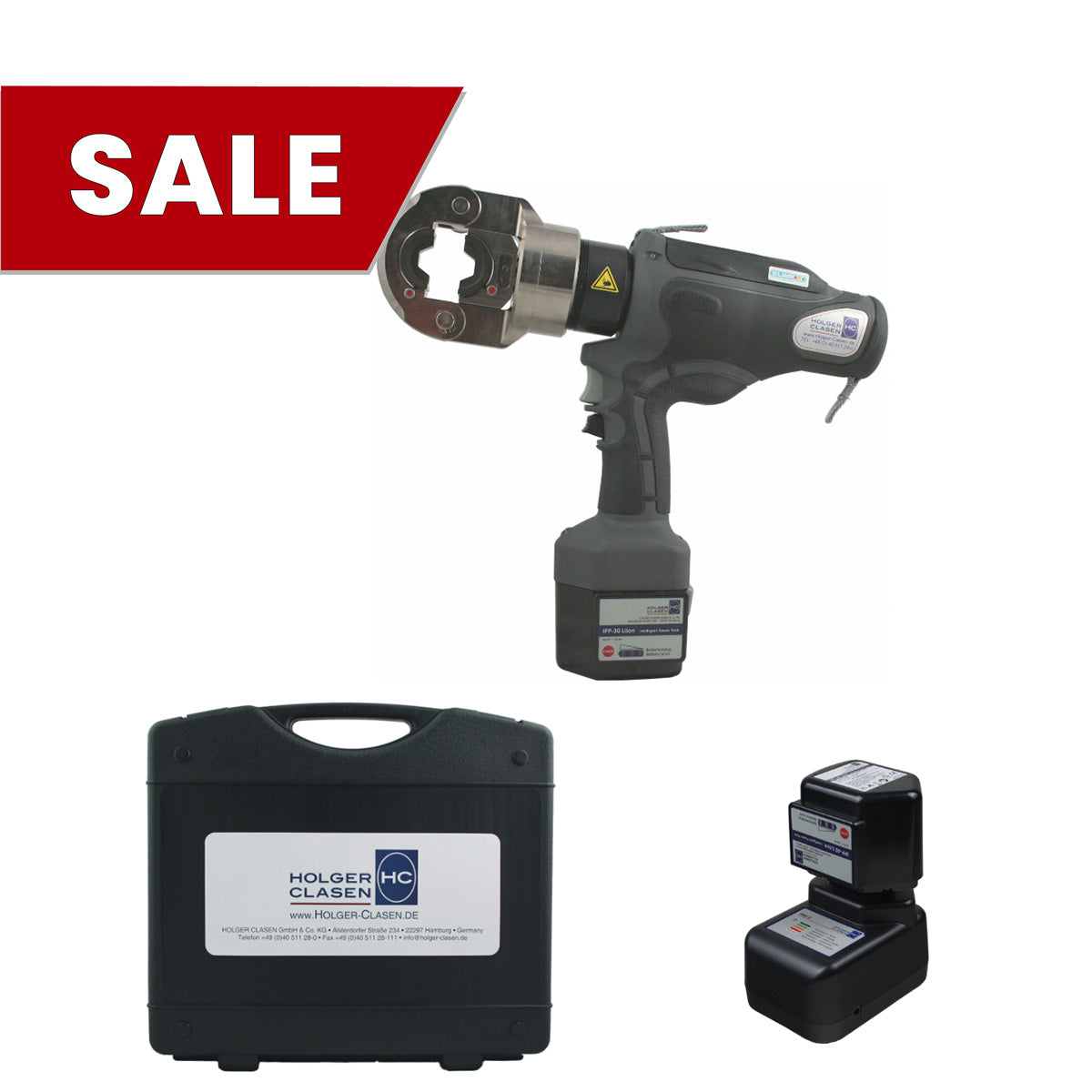

Lieferumfang: Werkzeug mit Akku IPP-40, Ladegerät IMC-2 (AC), Trageriemen und Transportkoffer
