Anwendung
Die schlanke Stabform der Presszange vereinfacht das Arbeiten in engen Bereichen, z.B. in EVU, Kraftwerken, sie findet auch Einsatz in der Bahntechnik oder bei Dienstleistern. Der lange Hub von 50 mm sowie die Presskraft von 134 kN bestätigen das breite Anwendungsfeld.

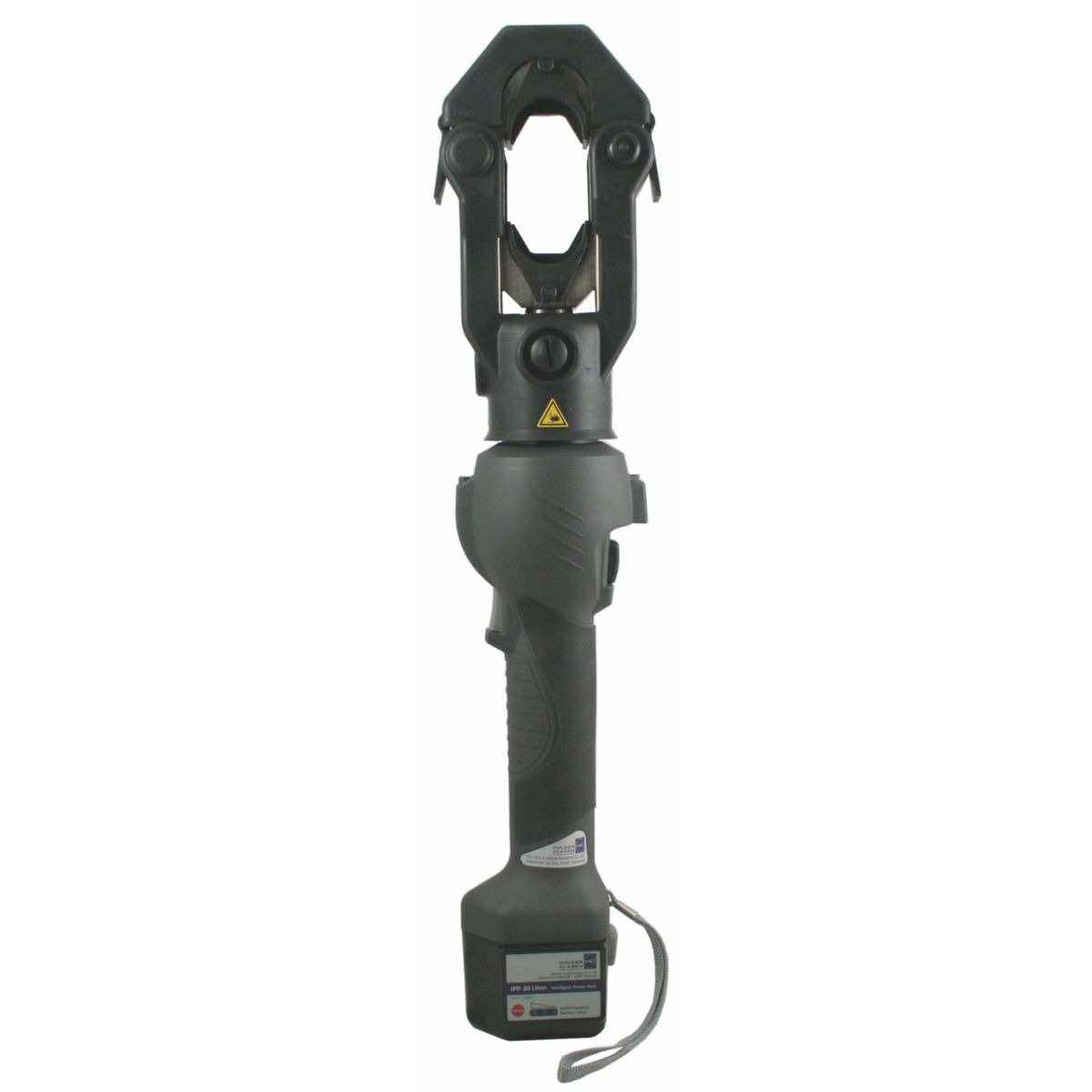

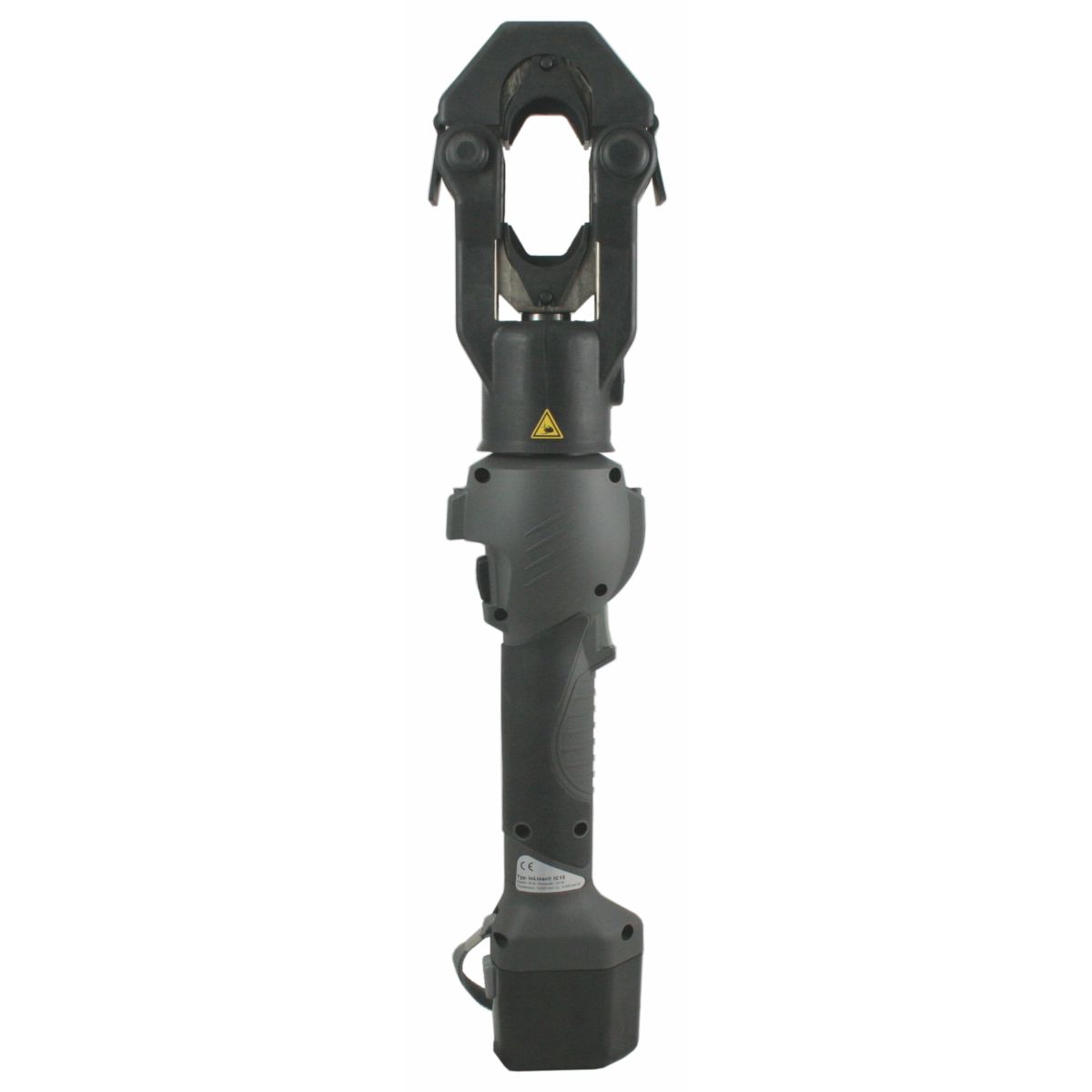

Akku-hydraulische Presszange in schmalem Design - für Arbeiten, wo es eng wird
- Hub: 50 mm
- Um 180° drehbarer Presskopf
- 2-Stufen-Hydraulik für schnelle Verpresszeiten
- LED-Arbeitsfeldausleuchtung
- Griffsicheres Gehäuse dank 2-Komponenten-Material
- Austarierte Ergonomie für ermüdungsfreies Arbeiten
Das Werkzeug deckt Anwendungen wie z.B. Sechskantverpressungen nach DIN bis 630 mm² und H-Klemmen bis 2 x 120 mm² ab. Sicheres Verpressen ist durch den geschlossenen Kopf und die schlanke Bauform auch an schwer zugänglichen Stellen gegeben. Unterstützend ist dabei die LED zur Arbeitsfeldausleuchtung. Der Presskopf lässt sich mit handelsüblichen C-Schalen-Presseinsätzen über einen Adapter bestücken, für große Querschnitte sind Pin-Rastung-Einsätze erhältlich. Sie können in dem Presskopf mit Klinke und Bügel sicher positioniert werden können. Volle Werkzeugkontrolle erhalten Sie über den Vorlauf- und Rücklaufknopf, mit denen Sie jederzeit die Kontrolle über den Verpressvorgang behalten. Mit 50 mm Hub und der entsprechenden Kraft in optimal abgestimmter Doppelkolbenhydraulik können Sie mit dem Akku-Crimpwerkzeug auch Querschnitte DIN Sechskant Cu/Al bis 630 mm² pressen. Der im Set enthaltene Lithium-Ionen-Akku IPP-40 ist mit allen handgeführten Akku-hydraulischen Werkzeugen in 14,4-V-Technologie von HOLGER CLASEN kompatibel.

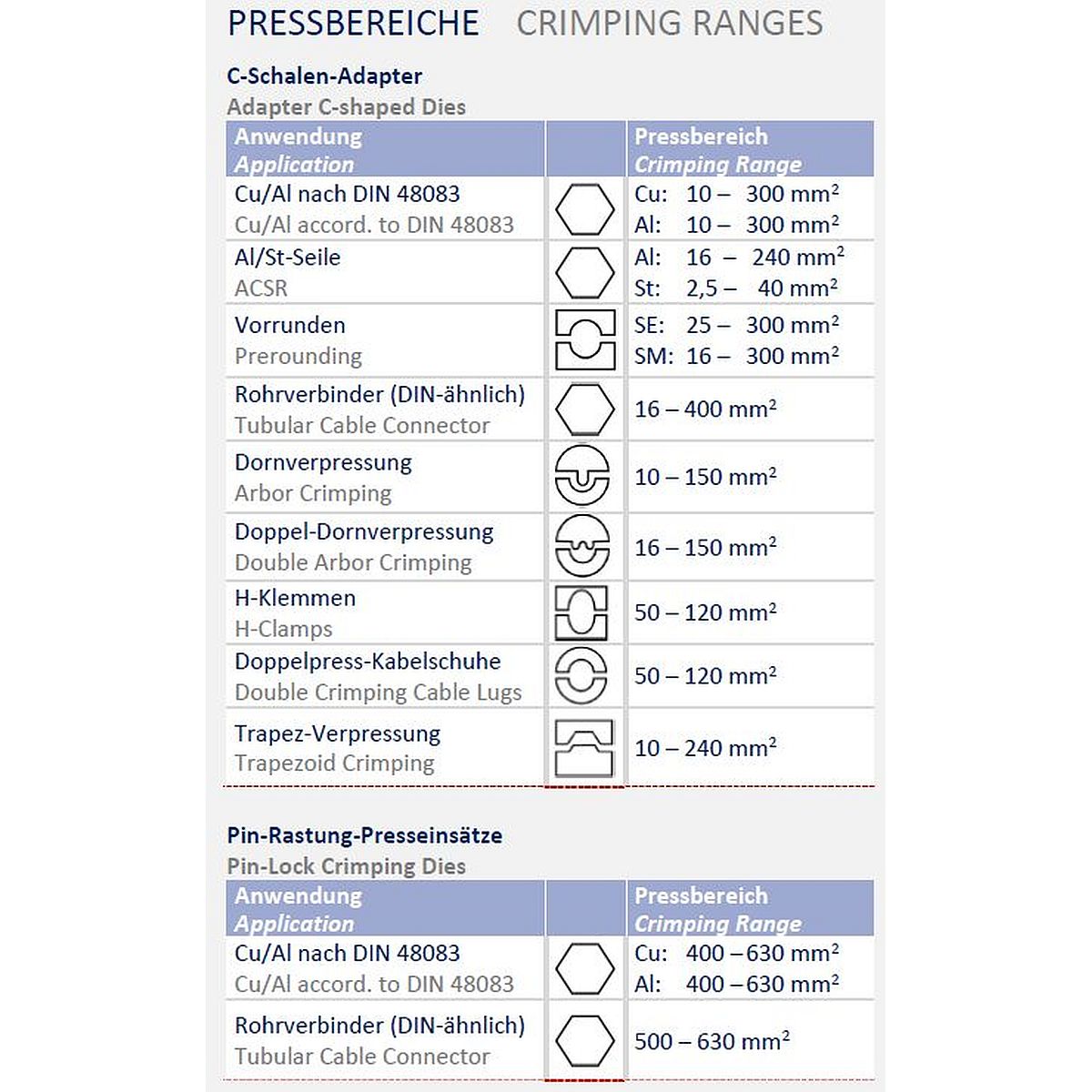

Kabelmaterial / Nennquerschnitt und Durchmesser
Sechskant nach DIN 48083:
Cu: 10 - 630 mm²
Al: 10 - 630 mm²
Al/St:
Al: 16 - 240 mm²
St: 2.5 - 40 mm²
Vorrunden von Sektorförmigen Kabeln:
SE: 25 - 300 mm² (einadrig)
SM: 16 - 300 mm² (mehradrig)
Sechskant DIN-ähnlich bei Rohrkabelschuhen:
16 - 630 mm²
Dornverpressung feinadriger Kabel:
10 - 150 mm²
Doppeldornverpressung feinadriger Kabel:
16 - 150 mm²
Trapez-Verpressung:
10 - 240 mm²
Weitere Spezifikationen
Kraft: 134 kN
Hub: 50 mm
Akku-Spannung: 14,4 V (IPP-40)
Gewicht*: 7,5 kg
Abmessungen* L x B x H: 555 x 101 x 129 mm
Presseinsatz-Serie: Pin-Lock (P) und C-Schalen (C) mit Adapter
Kopf: geschlossen, drehbar
Verschluss-Art: Bügel/Klinke
Werkzeugform: Pistole
* ohne Akku

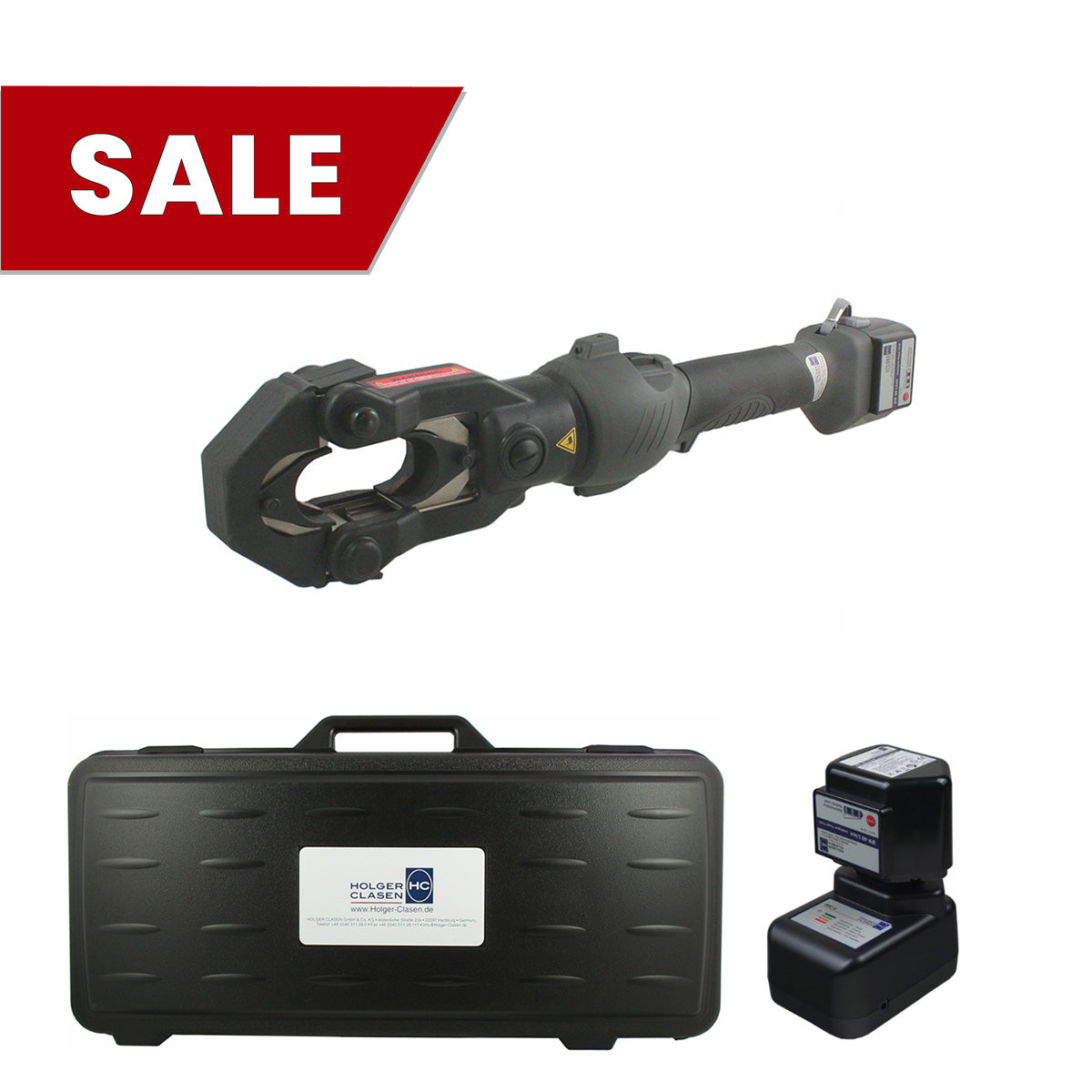

Lieferumfang: Werkzeug mit Akku IPP-40, Ladegerät IMC-2 (AC), Trageriemen und Transportkoffer
